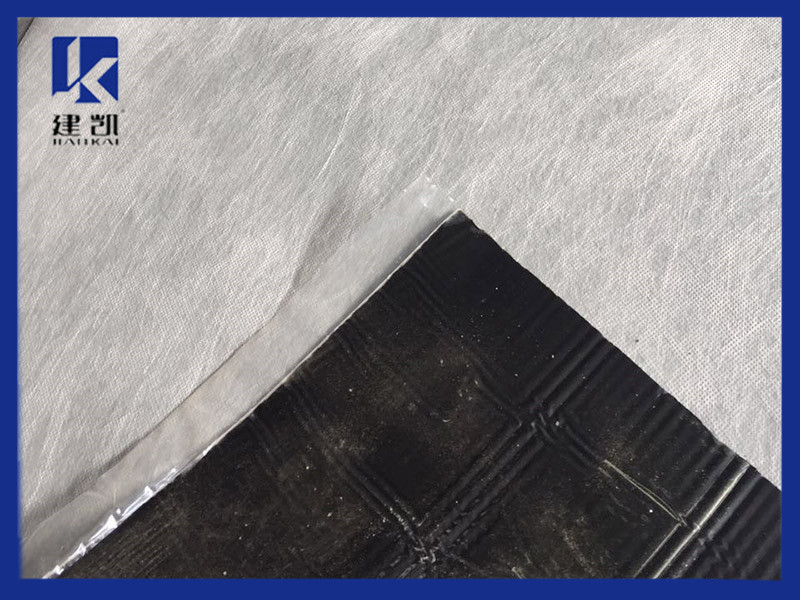

MAC高分子自粘橡膠復(fù)合防水卷材由高分子片材、自粘膠料、隔離膜組成，該卷材集高分子防水卷材和自粘防水卷材優(yōu)點于一身，不僅具有很高的抗穿刺、耐候、耐高低溫、自愈等性能，通過預(yù)鋪反粘或濕鋪工藝均能實現(xiàn)與混凝土結(jié)構(gòu)牢固粘結(jié)，杜絕“竄水”現(xiàn)象的發(fā)生，有效提高防水系統(tǒng)的可靠性。

施工方法及步驟

1、基面清理：

清除基層表面雜物、油污、砂子，凸出表面的石子、砂漿疙瘩等應(yīng)清理干凈，清掃工作必須在施工中隨時進行，并修補平整表面。尤其鏟除排水口、煙囪、管壁上的水泥砂漿等附著物；

陰陽角采用水泥砂漿抹成圓弧角，陰角zui小半徑50mm，陽角zui小半徑20mm。 基面若有明水，掃除即可施工。

2、配置水泥素漿：

按水泥：水=2:1（重量比）。先按比例將水倒入原已備好的拌漿桶，再將水泥放入水中，浸泡15～20分鐘并充分浸透后，把桶面多余的水倒掉；然后加入水泥用量的5%～8%聚合物建筑膠（保水劑），用電動攪拌機進行攪拌，攪拌時間5分鐘以上。

3、彈基準線試鋪：

根據(jù)施工現(xiàn)場狀況，進行合理定位，確定卷材鋪貼方向，在基層上彈好卷材控制線，依循流水方向從低往高進行卷材試鋪。

4、撕開卷材底部隔離紙：

卷材試鋪后，先將要鋪貼的卷材剪好，反鋪于基面上(即是底部隔離紙朝上)，撕剝?nèi)ゾ聿母綦x紙。撕剝時，已剝開的隔離紙宜與粘結(jié)面保持45～60度的銳角，防止拉斷隔離紙，盡量保持在自然松弛狀態(tài)，但不要有皺折。

5、卷材鋪貼：

滾鋪法：將卷材對準基準線試鋪，在約5m長處用裁紙dao將隔離紙輕輕劃開，注意不要劃傷卷材，將未鋪開卷材隔離紙從背面緩緩撕開，同時將未鋪開卷材沿基準線慢慢向前推鋪。邊撕隔離紙邊鋪貼。鋪貼好后再將前面試鋪剩余的約5m長卷材卷回，依上述方法粘貼在基層上。

抬鋪法: 把已剪好的卷材反鋪于基面上（即是底部隔離紙朝上），待剝?nèi)ゾ聿娜扛綦x紙后，再將水泥素漿刮涂在卷材粘結(jié)面和基面待鋪位置，然后分別由兩人從卷材的兩端配合抬起，翻轉(zhuǎn)和鋪貼在待鋪位置上。卷材與相鄰卷材之間為平行搭接，待長、短邊搭接施工時再揭除上下卷材搭接隔離膜。

6、輥壓排氣：

待卷材鋪貼完成后，用軟橡膠板或輥筒等從中間向卷材搭接方向另一側(cè)刮壓并排出空氣，使卷材充分滿粘于基面上。搭接鋪貼下一幅卷材時，將位于下層的卷材搭接部位的隔離紙揭起，將上層卷材對準搭接控制線平整粘貼在下層卷材上，刮壓排出空氣，充分滿粘。

7、搭接封邊、收頭密封：

單面粘卷材搭接邊施工：短邊相鄰卷材之間為平行搭接，用HNP膠粘帶蓋條加溫粘結(jié)（屋面膠粘帶蓋條寬度100㎜，地下室膠粘帶蓋條寬度160㎜）。長邊為加溫自粘搭接,搭接寬帶不小于80mm。大面積鋪貼完成后24小時再進行搭接邊施工，施工時清理干凈搭接邊部位的泥漿及灰塵，再揭除上下卷材搭接隔離膜（短邊不用撕隔離膜），用熱風qiang邊加溫邊粘結(jié)。

雙面粘卷材搭接邊施工：直接將上下卷材搭接處的隔離膜撕開，搭接邊刮涂（大面積涂刮水泥素漿時同時施工）水泥素漿膠搭接在一起，直接用水泥素漿封口,長、短邊搭接寬度：不小于80㎜。zui后用水泥素漿抹平封死。

8、成品養(yǎng)護及保護：

晾放24小時至48小時（具體時間視環(huán)境溫度而定，一般情況下，溫度愈高所需時間愈短）。高溫天氣下，防水層應(yīng)防止暴曬，可用遮陽布或其他物品遮蓋。

注意事項

①卷材防水層的基層應(yīng)堅實，表面應(yīng)潔凈、平整，不得有空鼓、松動、起砂和脫皮現(xiàn)象。

②卷材防水層的搭接縫應(yīng)粘結(jié)牢固，密封嚴密，不得有皺折、翹邊和鼓泡等缺陷。

③防水層的收頭應(yīng)與基層粘結(jié)并固定牢固，縫口封嚴，不得翹邊。

④側(cè)墻卷材防水層的保護層與防水層應(yīng)粘結(jié)牢固。結(jié)合緊密，厚度均勻一致。

⑤卷材搭接寬度的允許偏差為±10mm。
